FOXKPC深度学习在PCB板检测中的应用

时间:2022-09-29 11:51:46    浏览:550

用户场景

PCB板作为现代电子设备的重要组成部分,是集成各种电子元器件的信息载体,在电子领域中有着广泛的应用,其质量可直接影响到产品的性能。随着电子科技技术和电子制造业的发展,对PCB板也提出了体积更小、器件密度更高、集成更加精密化等要求,PCB板的检测难度也一步步提升。

传统的PCB板元器件检测主要是依靠人工肉眼检测,而PCB板上又存在着很多的焊点和细小零件,在这种复杂背景下,人工检测劳动强度大、检测效率低,而且容易受到个人主观因素的影响,极大限制了企业生产效率和产品质量的提升。

为了降低PCB板元器件生产组装企业成本,满足企业生产合格率,我们开发了一款PCB板元器件视觉检测系统。视觉检测系统通过工业相机、工业镜头检测电路板,替代传统的人工检测提高缺陷检测的效率和准确度。

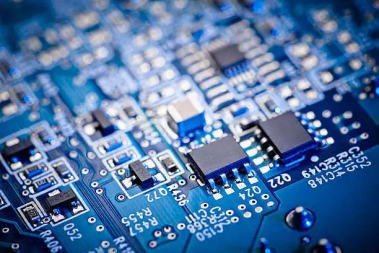

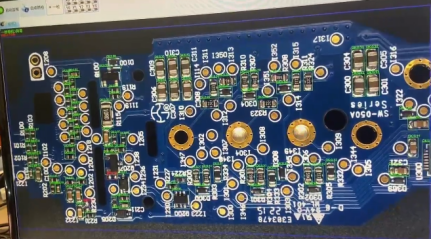

image.png 1660726647881397.png

解决方案

PCB板上元件体积小且数量大

PCB板焊点和标注内容很多,检测背景复杂

多次进行复杂背景模型训练,确保对元器件的定位精准。

光源使用条形光源,能均匀照射目标。

搭配FOXKPC光源控制器,准确调节光源亮度。

检测面板上的元器件是否焊接完好,是否存在漏焊、歪斜。

推荐产品及应用

针对PCB板检测的实际工作需求,上海远梓工控为其推荐了FOXKPC工业平板电脑--AI工控主机,搭配工业相机、光源控制器并运用FOXKPC深度学习视觉检测系统PCB板进行逐一检测。此系统是建立在图像处理算法的基础上,通过数字图像处理与模式识别的方法来实现对PCB板的检测。

FOXKPC机器视觉系统一般采用工业相机摄取检测图像并转化为数字信号,再通过计算机软、硬件技术对图像数字信号进行处理,从而得到所需要的各种目标图像特征值,并由此实现零件识别或缺陷检测等多种功能。

产品就位后客户设备端给出触发信号,工业相机完成图像采集,PCB板元器件智能视觉检测系统对检测内容进行高效分析处理。并将处理后的结果,输出OK/NG结果给到客户指定端,如果产品合格,则显示“OK”,则通过。如果显示“NG”,则产品不合格。

FOXKPC深度学习视觉检测系统SMT贴片行业中应用极大提高了企业产品检测的效率和产品质量





产品优势

1.系统稳定,可长时间检测产品
2.高效的检测速率、方便安装与拆卸
3.整机结构紧凑、无风扇低功耗结构
4.实现检测状态实时采集,数据可靠传输
